Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

Linux架构 lixian 2年前 (2020-04-18) 966次浏览 0个评论 扫描二维码
文章目录[隐藏]

一、Jumpserver简介

Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

1.什么是跳板机(堡垒机)

堡垒机,即在一个特定的网络环境下,为了保障网络和数据不受来自外部和内部用户的入侵和破坏,而运用各种技术手段监控和记录运维人员对网络内的服务器、网络设备、安全设备、数据库等设备的操作行为,以便集中报警、及时处理及审计定责。
简单总结一句话:堡垒机是用来控制哪些人可以登录哪些资产(事先防范和事中控制),以及录像记录登录资产后做了什么事情(事后溯源.)。
集中控制、集中审计 提升运维的管理水平。

2.为什么要使用跳板机

为了高效和安全的进行管理每个服务器。

解决方案:搭建堡垒机环境作为线上服务器的登录入口。

就是为了监控运维人员、开发人员等对服务器有操作权限的,防止他们做坏事,出了事故能够快速的找到具体责任人。

3.跳板机的特性

精细化的管理,让操作人员各司其职。

体系化的指令审计 让操作更安全可控

支持多重身份验证 禁止非法登录和访问

主机账号统一管理,SSH密钥对一键批量分发

4.核心功能

身份验证 Authentication

账号管理 Account

授权控制 Authorization

安全审计 Audit

5.jumpserver环境要求

硬件配置: 2个CPU核心, 4G 内存, 50G 硬盘(最低)
操作系统: Linux 发行版 x86_64
Python = 3.6.x
Mysql Server ≥ 5.6
Mariadb Server ≥ 5.5.56
Redis

6.jumpserver组件说明

JumpServer 为管理后台, 管理员可以通过 Web 页面进行资产管理、用户管理、资产授权等操作, 用户可以通过 Web 页面进行资产登录, 文件管理等操作

koko 为 SSH Server 和 Web Terminal Server 。用户可以使用自己的账户通过 SSH 或者 Web Terminal 访问 SSH 协议和 Telnet 协议资产

Luna 为 Web Terminal Server 前端页面, 用户使用 Web Terminal 方式登录所需要的组件

Guacamole 为 RDP 协议和 VNC 协议资产组件, 用户可以通过 Web Terminal 来连接 RDP 协议和 VNC 协议资产 (暂时只能通过 Web Terminal 来访问)

7.端口说明

JumpServer 默认 Web 端口为 8080/tcp, 默认 WS 端口为 8070/tcp, 配置文件 jumpserver/config.yml
koko 默认 SSH 端口为 2222/tcp, 默认 Web Terminal 端口为 5000/tcp 配置文件在 koko/config.yml
Guacamole 默认端口为 8081/tcp, 配置文件 /config/tomcat9/conf/server.xml
Nginx 默认端口为 80/tcp
Redis 默认端口为 6379/tcp
Mysql 默认端口为 3306/tcp

TCP JumpServer 8080
TCP koko 2222, 5000
TCP Guacamole 8081
TCP Db 3306
TCP Redis 6379
TCP Nginx 80

二、环境准备

系统:Centos7.6
内存:4G(>=2G即可)
软件包:
jms_guacamole.tar.gz
jms_koko.tar.gz
jumpserver.tar.gz
luna.tar.gz
nginx-rpm包:nginx-1.16.1-1.el7.ngx.x86_64.rpm
关闭防火墙、关闭selinux。

特别提醒:以下所有部署安装的路径及软件版本最好要一模一样,不一样有可能会安装失败。
(做一个勤劳的CV工程师吧!)

三、部署缓存,数据库及nginx

1.安装依赖包

[root@jump ~]# yum -y install wget gcc epel-release git

2.安装Redis

JumpServer 使用 Redis 做 cache 和 celery broke

[root@jump ~]# yum -y install redis
[root@jump ~]# systemctl enable redis
[root@jump ~]# systemctl restart redis

3.安装MySQL数据库

[root@jump ~]# yum -y install mariadb mariadb-devel mariadb-server MariaDB-shared
[root@jump ~]# systemctl enable mariadb
[root@jump ~]# systemctl restart mariadb
[root@jump ~]# mysql -uroot -e "create database jumpserver default charset 'utf8' collate 'utf8_bin'; grant all on jumpserver.* to 'jumpserver'@'127.0.0.1' identified by '123'; flush privileges;"

4.安装Nginx

用作代理服务器整合 JumpServer 与各个组件
这里我上传的是nginx的1.16.1版本的rpm安装包,也可以yum安装,这里不作过多要求。

[root@jump ~]# yum localinstall -y nginx-1.16.1-1.el7.ngx.x86_64.rpm
[root@jump ~]# systemctl enable nginx
[root@jump ~]# systemctl restart nginx

四、安装Python环境

1.安装Python3.6

[root@jump ~]# yum -y install python36 python36-devel

2.配置并载入 Python3 虚拟环境

py3 为虚拟环境名称, 可自定义,看到下面的提示符(py3)代表成功, 以后运行 JumpServer 都要先运行以上 source 命令, 载入环境后默认以下所有命令均在该虚拟环境中运行

[root@jump ~]# cd  /opt/
[root@jump /opt]# python3.6 -m venv py3
[root@jump /opt]# source /opt/py3/bin/activate
(py3) [root@jump /opt]#

五、部署JumpServer

1.下载JumpServer软件包

两种方法下载JumpServer,第一种是在线下载,执行下面的一条命令即可在线下载。

(py3) [root@jump /opt]# git clone --depth=1 https://github.com/jumpserver/jumpserver.git

第二种是本地上传JumpServer,解压即可,这里软件包就不给了,感兴趣的可以找显哥哥私要。

(py3) [root@jump /opt]# ls -l
total 14592
-rw-r--r-- 1 root root 13400118 Apr 16 16:13 jumpserver.tar.gz
(py3) [root@jump /opt]# tar xf jumpserver.tar.gz
(py3) [root@jump /opt]# ls -l
total 14596
drwxr-xr-x 11 root root     4096 Apr 16 10:40 jumpserver
-rw-r--r--  1 root root 13400118 Apr 16 16:13 jumpserver.tar.gz

2.安装依赖RPM包

(py3) [root@jump /opt]# yum -y install $(cat /opt/jumpserver/requirements/rpm_requirements.txt)

3.安装 Python 库依赖

如果pip执行命令失败,出现红色报错,多重复安装几次即可。

(py3) [root@jump /opt]# pip install wheel
(py3) [root@jump /opt]# pip install --upgrade pip setuptools  -i https://pypi.tuna.tsinghua.edu.cn/simple
(py3) [root@jump /opt]# pip install -r /opt/jumpserver/requirements/requirements.txt  -i  https://pypi.tuna.tsinghua.edu.cn/simple

特别注意:pip安装requirements.txt文件里的依赖软件会很慢,这里是使用-i参数指定清华源的地址去下载会相对较快,也可以使用本地下载的方式,本地下载包可以去问度娘下载也可以找显哥哥私发。
安装完之后大概如下图所示即可安装成功。

Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

4.修改 JumpServer 配置文件

最后一条修改数据库密码123为刚才数据库授权的密码,密码要一致。

(py3) [root@jump /opt]# cd /opt/jumpserver
(py3) [root@jump /opt/jumpserver]# cp config_example.yml config.yml
(py3) [root@jump /opt/jumpserver]# SECRET_KEY=`cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 50`
(py3) [root@jump /opt/jumpserver]# echo "SECRET_KEY=$SECRET_KEY" >> ~/.bashrc
(py3) [root@jump /opt/jumpserver]# BOOTSTRAP_TOKEN=`cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 16`
(py3) [root@jump /opt/jumpserver]# echo "BOOTSTRAP_TOKEN=$BOOTSTRAP_TOKEN" >> ~/.bashrc
(py3) [root@jump /opt/jumpserver]# sed -i "s/SECRET_KEY:/SECRET_KEY: $SECRET_KEY/g" /opt/jumpserver/config.yml
(py3) [root@jump /opt/jumpserver]# sed -i "s/BOOTSTRAP_TOKEN:/BOOTSTRAP_TOKEN: $BOOTSTRAP_TOKEN/g" /opt/jumpserver/config.yml
(py3) [root@jump /opt/jumpserver]# sed -i "s/# DEBUG: true/DEBUG: false/g" /opt/jumpserver/config.yml
(py3) [root@jump /opt/jumpserver]# sed -i "s/# LOG_LEVEL: DEBUG/LOG_LEVEL: ERROR/g" /opt/jumpserver/config.yml
(py3) [root@jump /opt/jumpserver]# sed -i "s/# SESSION_EXPIRE_AT_BROWSER_CLOSE: false/SESSION_EXPIRE_AT_BROWSER_CLOSE: true/g" /opt/jumpserver/config.yml
(py3) [root@jump /opt/jumpserver]# sed -i "s/DB_PASSWORD: /DB_PASSWORD: '123'/g" /opt/jumpserver/config.yml
查看config.yml文件,确认内容有没有错误,并且数据库密码需要使用引号引起来。
(py3) [root@jump /opt/jumpserver]# vim config.yml

Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

5.运行JumpServer

新版本更新了运行脚本, 使用方式./jms start|stop|status all 后台运行请添加 -d 参数

(py3) [root@jump /opt/jumpserver]# ./jms start -d
2020-04-18 23:55:12 Sat Apr 18 23:55:12 2020
2020-04-18 23:55:12 Jumpserver version 1.5.7, more see https://www.jumpserver.org
......
此处省略多行输出结果
......
- Start Daphne ASGI WS Server
gunicorn is running: 21483
celery_ansible is running: 21494
celery_default is running: 21498
beat is running: 21502
flower is running: 21506
daphne is running: 21510

省略的输出结果有下图绿色的样式及执行成功。
Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

6.使用systemd管理JumpServer

下载systemd的service文件,授权755权限,然后使用systemctl查看状态,如有running则运行JumpServer成功。

(py3) [root@jump /opt/jumpserver]# wget -O /usr/lib/systemd/system/jms.service https://demo.jumpserver.org/download/shell/centos/jms.service
(py3) [root@jump /opt/jumpserver]# chmod 755 /usr/lib/systemd/system/jms.service
(py3) [root@jump /opt/jumpserver]# systemctl enable jms
(py3) [root@jump /opt/jumpserver]# systemctl  restart  jms
(py3) [root@jump /opt/jumpserver]# systemctl  status   jms
● jms.service - jms
   Loaded: loaded (/usr/lib/systemd/system/jms.service; enabled; vendor preset: disabled)
   Active: active (running) since Sun 2020-04-19 00:00:31 CST; 4s ago
  Process: 21615 ExecStart=/opt/jumpserver/jms start -d (code=exited, status=0/SUCCESS)
 Main PID: 21512 (python3)
   CGroup: /system.slice/jms.service
           ‣ 21512 python3 ./jms start -d

Apr 19 00:00:30 jump systemd[1]: Starting jms...
Apr 19 00:00:31 jump jms[21615]: 2020-04-19 00:00:31 Sun Apr 19 00:00:31 2020
Apr 19 00:00:31 jump jms[21615]: 2020-04-19 00:00:31 Jumpserver version 1.5.7, more se...org
Apr 19 00:00:31 jump systemd[1]: Started jms.
Hint: Some lines were ellipsized, use -l to show in full.

六、安装Docker

(py3) [root@jump /opt/jumpserver]# yum install -y yum-utils device-mapper-persistent-data lvm2
(py3) [root@jump /opt/jumpserver]# yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
Loaded plugins: fastestmirror
adding repo from: http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
grabbing file http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo to /etc/yum.repos.d/docker-ce.repo
repo saved to /etc/yum.repos.d/docker-ce.repo
(py3) [root@jump /opt/jumpserver]# yum makecache fast
(py3) [root@jump /opt/jumpserver]# rpm --import https://mirrors.aliyun.com/docker-ce/linux/centos/gpg
(py3) [root@jump /opt/jumpserver]# yum -y install docker-ce
(py3) [root@jump /opt/jumpserver]# systemctl enable docker
(py3) [root@jump /opt/jumpserver]# mkdir /etc/docker
(py3) [root@jump /opt/jumpserver]# wget -O /etc/docker/daemon.json http://demo.jumpserver.org/download/docker/daemon.json
(py3) [root@jump /opt/jumpserver]# systemctl restart docker

七、部署 koko 与 guacamole

1.导入本地镜像文件并docker运行

(py3) [root@jump ~]# ls -l
total 1020624
-rw-r--r-- 1 root root 677898240 Apr 16 17:54 jms_guacamole.tar.gz
-rw-r--r-- 1 root root 367215104 Apr 16 16:29 jms_koko.tar.gz
(py3) [root@jump ~]# docker load  -i  jms_guacamole.tar.gz
77b174a6a187: Loading layer  211.2MB/211.2MB
4497d361ff2b: Loading layer  466.7MB/466.7MB
dd48b03de76a: Loading layer  3.072kB/3.072kB
a871ecb85b92: Loading layer  3.072kB/3.072kB
Loaded image: jumpserver/jms_guacamole:1.5.7
(py3) [root@jump ~]# docker load  -i  jms_koko.tar.gz
c5b8cecd9e70: Loading layer    156MB/156MB
abcd3841e432: Loading layer  3.072kB/3.072kB
7051797ec5fe: Loading layer  3.072kB/3.072kB
Loaded image: jumpserver/jms_koko:1.5.7

2.运行docker容器


http:// 指向 jumpserver 的服务端口, 如 http://10.0.0.111:8080 这里的IP是本机IP地址
BOOTSTRAP_TOKEN 为 Jumpserver/config.yml 里面的 BOOTSTRAP_TOKEN
(py3) [root@jump ~]# docker run --name jms_koko -d -p 2222:2222 -p 127.0.0.1:5000:5000 -e CORE_HOST=http://10.0.0.111:8080 -e BOOTSTRAP_TOKEN=$BOOTSTRAP_TOKEN -e LOG_LEVEL=ERROR --restart=always jumpserver/jms_koko:1.5.7
(py3) [root@jump ~]# docker run --name jms_guacamole -d -p 127.0.0.1:8081:8080 -e JUMPSERVER_SERVER=http://10.0.0.111:8080 -e BOOTSTRAP_TOKEN=$BOOTSTRAP_TOKEN -e GUACAMOLE_LOG_LEVEL=ERROR --restart=always jumpserver/jms_guacamole:1.5.7

3.查看运行的docker容器

(py3) [root@jump ~]# docker ps
CONTAINER ID        IMAGE                            COMMAND             CREATED             STATUS              PORTS                                              NAMES
287e4712a284        jumpserver/jms_guacamole:1.5.7   "./entrypoint.sh"   7 seconds ago       Up 6 seconds        127.0.0.1:8081->8080/tcp                           jms_guacamole
7aebb605711b        jumpserver/jms_koko:1.5.7        "./entrypoint.sh"   14 seconds ago      Up 12 seconds       0.0.0.0:2222->2222/tcp, 127.0.0.1:5000->5000/tcp   jms_koko

八、安装web前端Luna

安装 Web Terminal 前端: Luna 需要 Nginx 来运行访问 访问(https://github.com/jumpserver/luna/releases)下载对应版本的 release 包, 直接解压, 不需要编译

(py3) [root@jump /opt]# wget https://demo.jumpserver.org/download/luna/1.5.8/luna.tar.gz
(py3) [root@jump /opt]# tar xf luna.tar.gz
(py3) [root@jump /opt]# chown -R root:root luna

九、配置Nginx整合各组件

1.删除默认的conf文件并编写个配置文件

(py3) [root@jump /opt]# rm -rf /etc/nginx/conf.d/default.conf
(py3) [root@jump /opt]# vi /etc/nginx/conf.d/jumpserver.conf

将下面的server内容写入到jumpserver.conf文件

server {
    listen 80;
    # server_name _;

    client_max_body_size 100m;  # 录像及文件上传大小限制

    location /luna/ {
        try_files $uri / /index.html;
        alias /opt/luna/;  # luna 路径, 如果修改安装目录, 此处需要修改
    }

    location /media/ {
        add_header Content-Encoding gzip;
        root /opt/jumpserver/data/;  # 录像位置, 如果修改安装目录, 此处需要修改
    }

    location /static/ {
        root /opt/jumpserver/data/;  # 静态资源, 如果修改安装目录, 此处需要修改
    }

    location /koko/ {
        proxy_pass       http://localhost:5000;
        proxy_buffering off;
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header Host $host;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        access_log off;
    }

    location /guacamole/ {
        proxy_pass       http://localhost:8081/;
        proxy_buffering off;
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection $http_connection;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header Host $host;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        access_log off;
    }

    location /ws/ {
        proxy_pass http://localhost:8070;
        proxy_http_version 1.1;
        proxy_buffering off;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header Host $host;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        access_log off;
    }

    location / {
        proxy_pass http://localhost:8080;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header Host $host;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        access_log off;
    }
}

2.检查并重启nginx服务

(py3) [root@jump /opt]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
(py3) [root@jump /opt]# systemctl  restart  nginx

十、测试连接JumpServer

1.shell终端连接JumpServer

(py3) [root@jump /opt]# ssh -p2222 admin@10.0.0.111
密码:admin

Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

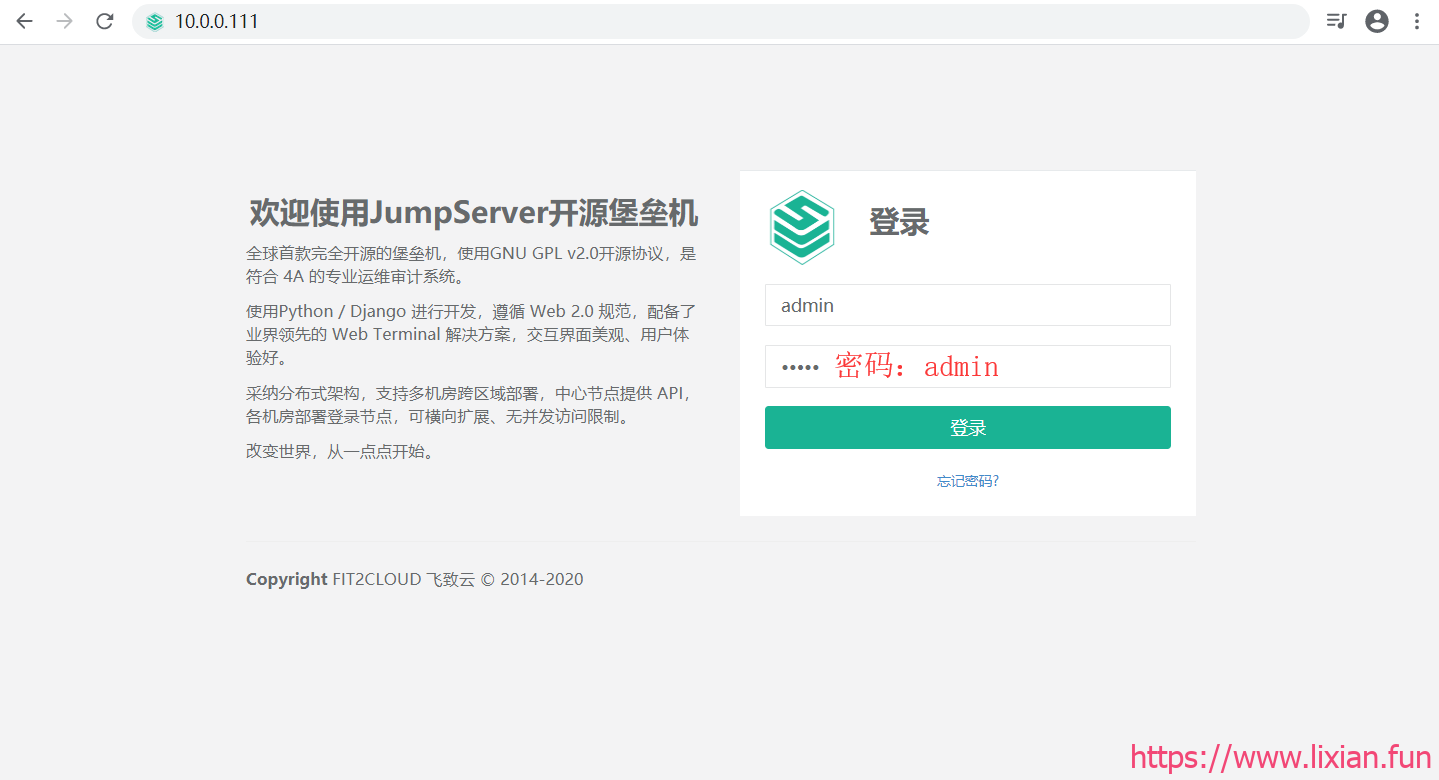

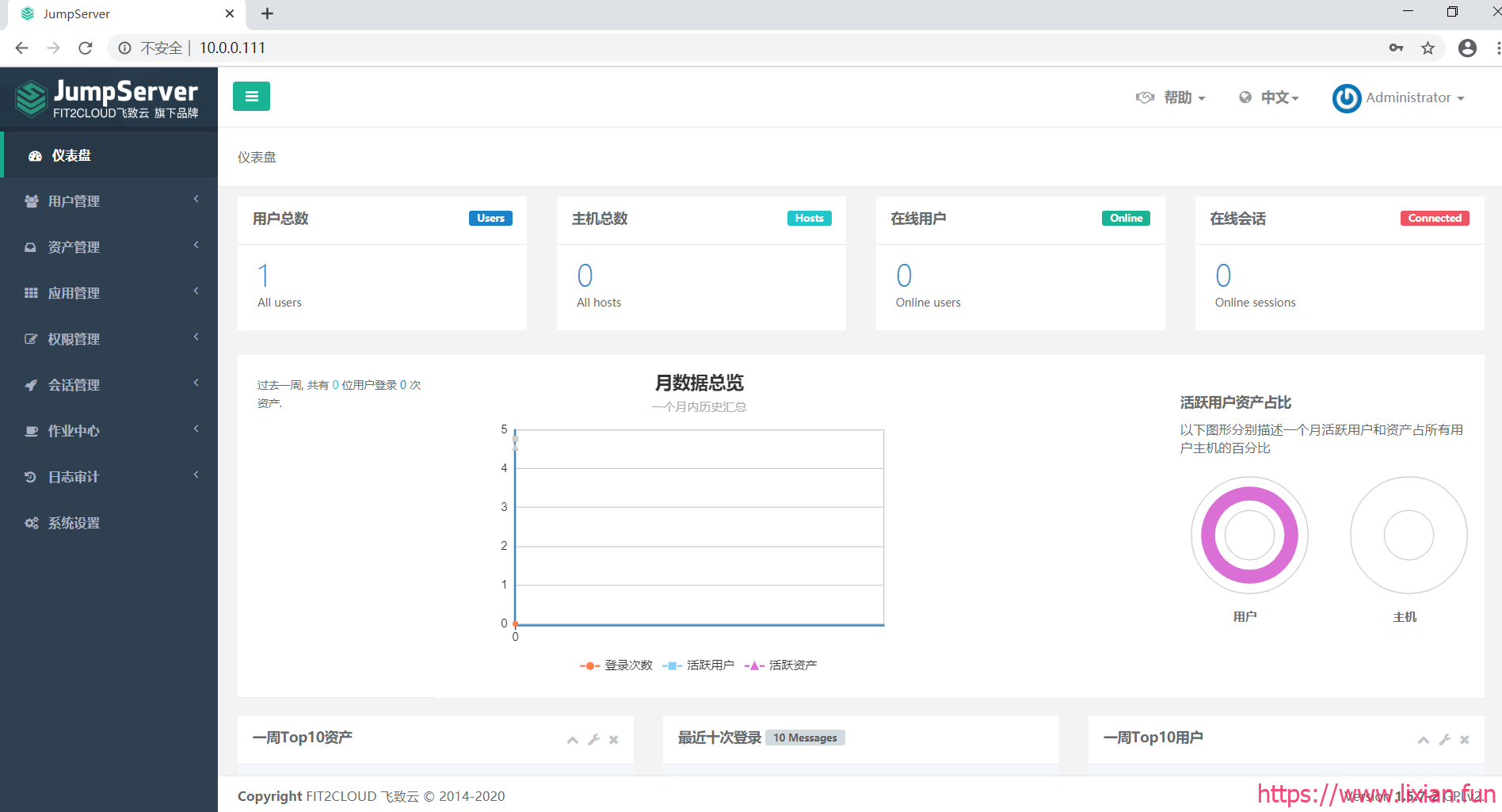

2.浏览器访问JumpServer

访问 http://10.0.0.111 (注意 没有 :8080 通过 nginx 代理端口进行访问)
默认账号: admin 密码: admin
Docker部署搭建企业级Jumpserver堡垒机(搭建篇)

Docker部署搭建企业级Jumpserver堡垒机(搭建篇)
