【Linux运维架构】LNMP企业架构之负载均衡keepalived高可用

Linux架构 lixian 2年前 (2020-03-10) 500次浏览 0个评论 扫描二维码
文章目录[隐藏]

一、keepalived 高可用概述

1.什么是高可用

一般是指2台机器启动着完全相同的业务系统,当有一台机器down机了,另外一台服务器就能快速的接管,对于访问的用户是无感知的。

2.高可用通常使用什么软件

硬件通常使用的是F5
软件通常使用keepalived

二、keepalived是如何实现高可用的

keepalived软件是基于VRRP协议实现的,VRRP是虚拟路由冗余协议,主要用于解决单点故障问题。
那么如果该负载均衡故障了,网关无法转发报文了,此时所有人都无法上网了,怎么办?

通常的做法是给路由器增加一个备份点,但是问题是,如果我们的主网关master故障了,用户是需要手动只想backup的,如果用户过多修改起来会非常麻烦 。
问题一:假设用户将指向都改为backup路由器那么master路由器修好了怎么办?
问题二:假设master网关故障,我们将backup网关配置位master网关的ip是否可以?

其实是不行的,因为PC第一次通过ARP广播找到master网观点额Mac地址与ip地址后 ,会将信息写到ARP的缓存表中,呢么PC之后连接都是通过那么缓存表的信息去连接,然后进行数据包的转发,即使我们修改了ip但是Mac的地址是唯一的,PC的数据包依然会发送给master。(除非是通过那个缓存表过期,在次发起ARP广播的时候才能获得新的backup对应的Mac地址与ip地址)

【Linux运维架构】LNMP企业架构之负载均衡keepalived高可用

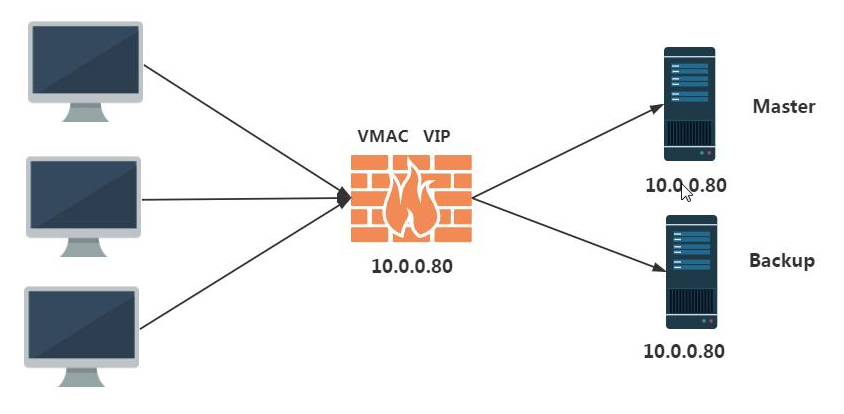

如何才能做到出现故障自动转移,此时VRRP就出现了,我们的额VRRP其实就是通过软件或者硬件的形式在master和backup外面增加一个虚拟的Mac地址(VMAC)与虚拟ip地址(VIP),那么在这种情况下,PC请求VIP的时候,无论是master处理还是backup处理pc紧会在ARP缓存表中记录VMAC与VIP的信息。

三、高可用的keepalived使用场景

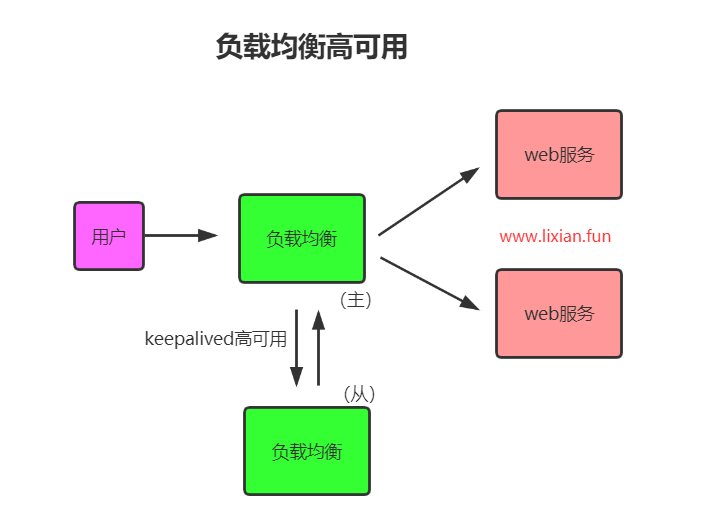

通常业务系统需要保证7*24小时不down机,比如公司内部的OA系统,每天公司人员都需要使用,则不许与down机,作为业务系统来说随时都可以用。
【Linux运维架构】LNMP企业架构之负载均衡keepalived高可用
a.如果确定谁是主节点谁是备节点(选举投片 优先级)
b.如果master故障,backup自动接管,那么master回复后会夺权吗(抢占式 非抢占式)
c.如果俩台服务器都认为自己是是master会出现什么问题(脑裂)

四、keepalived配置实战

1.环境准备

主机 IP 身份
lb01 10.0.0.4 master
lb02 10.0.0.5 backup

2.在负载均衡master和backup上分别安装keeplived

[root@lb01 ~]# yum install -y keepalived
[root@lb02 ~]# yum install -y keepalived

3.配置master

编辑keepalived配置文件

[root@lb01 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id lb01
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 50
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.3
    }
}

4.配置backup

[root@lb02 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id lb02
}

vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.3
    }
}

5.对比master和backup的keeplived配置的区别

Keepalived配置区别 Master节点配置 Backup节点配置
route_id(唯一标识) router_id lb01 router_id lb02
state(角色状态) state MASTER state BACKUP
priority(竞选优先级) priority 150 priority 100

6.启动master和backup节点的keepalived

#Master节点
[root@lb01 ~]# systemctl start keepalived
[root@lb01 ~]# systemctl enable keepalived

#Backup节点
[root@lb02 ~]# systemctl start keepalived
[root@lb02 ~]# systemctl enable keepalived

五、高可用keepalived抢占式与非抢占式

1.keepalived抢占式

(1)两个节点都启动的时,由于节点1的优先级高于节点2,所以VIP在节点1上面

[root@lb01 ~]# ip addr | grep 10.0.0.3
inet 10.0.0.3/32 scope global eth0

(2)关闭节点1的keepalived

[root@lb01 ~]# systemctl stop keepalived

(3)节点2联系不上节点1,主动接管VIP

[root@lb02 ~]# ip addr | grep 10.0.0.3
inet 10.0.0.3/32 scope global eth0

(4)此时重新启动master的keepalived,会发现VIP被强行抢占

[root@lb01 ~]# systemctl start keepalived
[root@lb01 ~]# ip addr | grep 10.0.0.3
    inet 10.0.0.3/32 scope global eth0

2.keepalived非抢占式

a、两个节点的state都必须配置为BACKUP
b、两个节点都必须加上配置 nopreempt
c、其中一个节点的优先级必须要高于另外一个节点的优先级。
两台服务器都角色状态启用nopreempt后,必须修改角色状态统一为BACKUP,唯一的区分就是优先级。

Master配置:

    vrrp_instance VI_1 {
        state BACKUP
        priority 150
        nopreempt
    }

Backup配置:

    vrrp_instance VI_1 {
        state BACKUP
        priority 100
        nopreempt
    }

六、高可用keeplived故障脑裂

由于某些原因,导致keepalived高可用服务器在指定时间内,无法检测到对方的心跳,各自取得资源以及服务的所有权,而此时的俩台高可用的服务器有都可以还活着

1.脑裂故障的原因

a.服务器网线松动等网络故障
b.服务器硬件故障发生损坏现象而崩溃
c,主备都开启firewalld防火墙

2.脑裂故障现象

#将节点1和节点2的防火墙都打开

[root@lb01 ~]# systemctl start firewalld
[root@lb02 ~]# systemctl start firewalld

3.解决脑裂故障的方案

如果发生闹裂,则随机kill掉一台keepalived即可。

七、高可用keepalived与nginx

1.为什么域名解析到VIP就可以访问到nginx

nginx默认监听所有的ip地址上,VIP会飘到一台节点上,相当于那台nginx多了VIP这么一网卡,所以可以访问到nginx所在机器。
如果nginx宕机,会导致用户请求失败,但是keepalived没有挂掉不会进行切换,所以需要编写一个脚本检测nginx的存活状态,如果不存活则kill掉keepalived

2.编写脚本

[root@lb01 ~]# mkdir /server/scripts
[root@lb01 ~]# vim /server/scripts/check_web.sh
#!/bin/sh
nginxpid=$(ps -C nginx --no-header|wc -l)

#1.判断Nginx是否存活,如果不存活则尝试启动Nginx
if [ $nginxpid -eq 0 ];then
    systemctl start nginx
    sleep 3
    #2.等待3秒后再次获取一次Nginx状态
    nginxpid=$(ps -C nginx --no-header|wc -l)
    #3.再次进行判断, 如Nginx还不存活则停止Keepalived,让地址进行漂移,并退出脚本
    if [ $nginxpid -eq 0 ];then
        systemctl stop keepalived
   fi
fi

3.给脚本增加执行权限

[root@lb01 ~]# chmod +x /server/scripts/check-web.sh

4.在lb01主机的keepalived配置文件中调用此脚本

[root@lb01 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id lb01
}
#每5秒执行一次脚本,脚本执行内容不能超过5秒,否则会中断再次重新执行脚本
vrrp_script check-web {
    script "/server/scripts/check-web.sh"
    interval 5
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 50
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.3
    }
#调用并运行脚本
track_script {
    check-web
}
}

在Master的keepalived中调用脚本,抢占式,仅需在master配置即可。(注意,如果配置为非抢占式,那么需要两台服务器都使用该脚本)
